2017-07-18 Webservice-01

Webservice就是一种远程调用技术，他的作用就是从远程系统中获取业务数据

1 课程安排

*    什么是webservice
*    Webservice入门程序
*    Webservice的应用场景
*    Webservice的三要素
*    WSDL：web服务描述语言
*    SOAP：简单对象访问协议
*    UDDI：目录服务
*    Webservice的四种客户端调用方式
*    生成客户端调用方式
*    客户端编程调用方式
*    HttpURLConnecton调用方式
*    Ajax调用方式
*    深入开发：用注解修改WSDL内容

2 什么是webservice

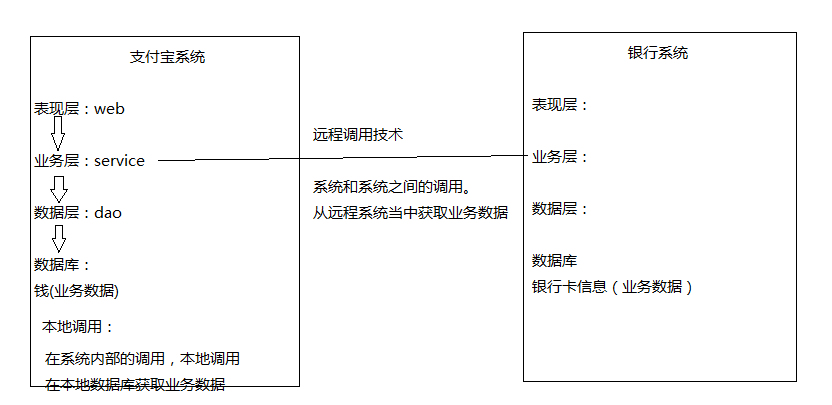

2.1    什么是远程调用技术
远程调用数据定义：是系统和系统之间的调用

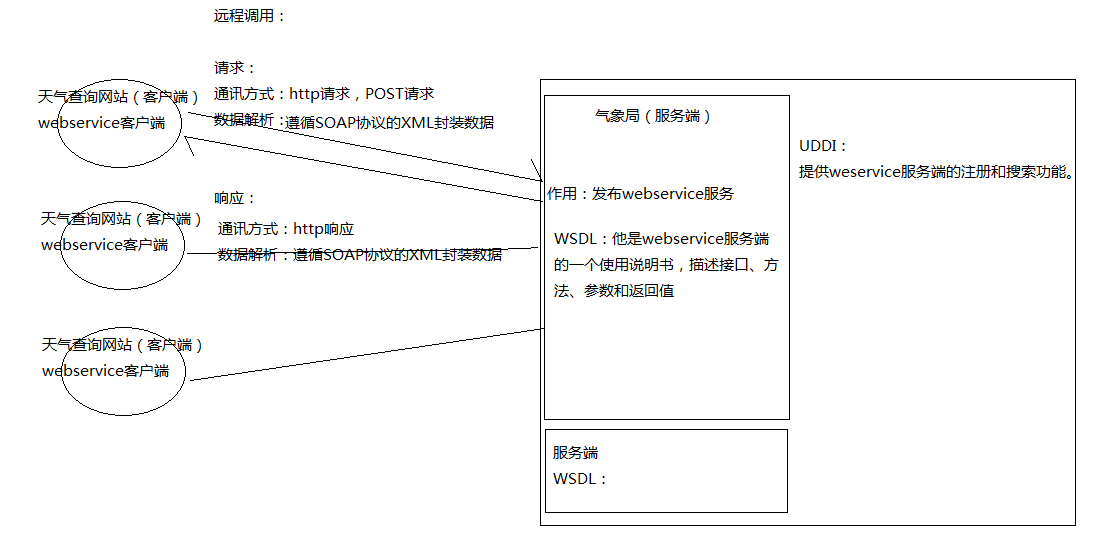

2.2    Webservice的原理图
*    Webservice是使用Http发送SOAP协议的数据的一种远程调用技术
*    Webservice要开发服务端
*    Webservice要开发客户端
*    Webservice客户端开发需要阅读服务端的使用说明书（WSDL）

3 Webservice的入门程序

3.1    需求
*    服务端：发布一个天气查询服务，接收客户端城市名，返回天气数据给客户端
*    客户端：发送城市名称给服务端，接收服务端的返回天气数据，打印
3.2    环境
*    JDK：1.7
*    Eclipse：mars
3.3    实现
    3.3.1    服务端：
    开发步骤：
    *    第一步：创建SEI（Service Endpoint Interface）接口，本质上就是Java接口
    package cn.itcast.ws.jaxws.ws;

    /**
     *
     * <p>Title: WeatherInterface.java</p>
     * <p>Description:SEI接口</p>
     * <p>Company: www.itcast.com</p>
     * @author  传智.at
     * @date    2015年11月26日上午9:28:00
     * @version 1.0
     */
    public interface WeatherInterface {

        public String queryWeather(String cityName);

    }


    *    第二步：创建SEI实现类，在实现类上加入@WebService
    package cn.itcast.ws.jaxws.ws;

    import javax.jws.WebService;

    /**
     *
     * <p>Title: WeatherInterfaceImpl.java</p>
     * <p>Description:SEI实现类</p>
     * <p>Company: www.itcast.com</p>
     * @author  传智.at
     * @date    2015年11月26日上午9:29:27
     * @version 1.0
     */
    @WebService//@WebService表示该类是一个服务类，需要发布其中的public的方法
    public class WeatherInterfaceImpl implements WeatherInterface {

        @Override
        public String queryWeather(String cityName) {
            System.out.println("from client..."+cityName);
            String weather = "晴";
            return weather;
        }

    }


    *    第三步：发布服务，Endpoint发布服务，publish方法，两个参数：1.服务地址；2.服务实现类

    package cn.itcast.ws.jaxws.ws;

    import javax.xml.ws.Endpoint;

    /**
     *
     * <p>Title: WeatherServer.java</p>
     * <p>Description:天气服务端</p>
     * <p>Company: www.itcast.com</p>
     * @author  传智.at
     * @date    2015年11月26日上午9:41:20
     * @version 1.0
     */
    public class WeatherServer {

        public static void main(String[] args) {
            //Endpoint发布服务
            //参数解释
            //1.address - 服务地址
            //2.implementor - 实现类
            Endpoint.publish("http://127.0.0.1:12345/weather", new WeatherInterfaceImpl());
        }
    }


    *    第四步：测试服务是否发布成功，通过阅读使用说明书，确定客户端调用的接口、方法、参数和返回值存在，证明服务发布成功。
    *    WSDL地址：服务地址+”?wsdl”
    *    WSDL阅读方式：从下往上

3.3.2    客户端：
开发步骤
*    第一步：wsimport命令生成客户端代码
wsimport -s . http://127.0.0.1:12345/weather?wsdl
*    第二步：根据使用说明书，使用客户端代码调用服务端
*    第一步：创建服务视图，视图是从service标签的name属性获取
*    第二步：获取服务实现类，实现类从portType的name属性获取

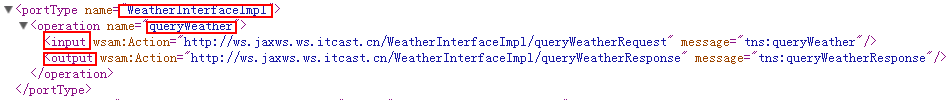

*    第三步：获取查询方法，从portType的operation标签获取

package cn.itcast.ws.jaxws.ws.client;

import cn.itcast.ws.jaxws.ws.WeatherInterfaceImpl;
import cn.itcast.ws.jaxws.ws.WeatherInterfaceImplService;

/**
 *
 * <p>Title: WeatherClient.java</p>
 * <p>Description:天气查询客户端</p>
 * <p>Company: www.itcast.com</p>
 * @author  传智.at
 * @date    2015年11月26日上午9:57:40
 * @version 1.0
 */
public class WeatherClient {

    public static void main(String[] args) {
        //创建服务视图
        WeatherInterfaceImplService weatherInterfaceImplService = new WeatherInterfaceImplService();
        //获取服务实现类
        WeatherInterfaceImpl weatherInterfaceImpl = weatherInterfaceImplService.getPort(WeatherInterfaceImpl.class);
        //调用查询方法，打印
        String weather = weatherInterfaceImpl.queryWeather("北京");

        System.out.println(weather);
    }
}
3.4    Webservice的优缺点
优点：
*    发送方式采用http的post发送，http的默认端口是80，防火墙默认不拦截80，所以跨防火墙
*    采用XML格式封装数据，XML是跨平台的，所以webservice也可以跨平台。
*    Webservice支持面向对象
缺点：
*    采用XML格式封装数据，所以在传输过程中，要传输额外的标签，随着SOAP协议的不断完善，标签越来越大，导致webservice性能下降

4 Webservice应用场景

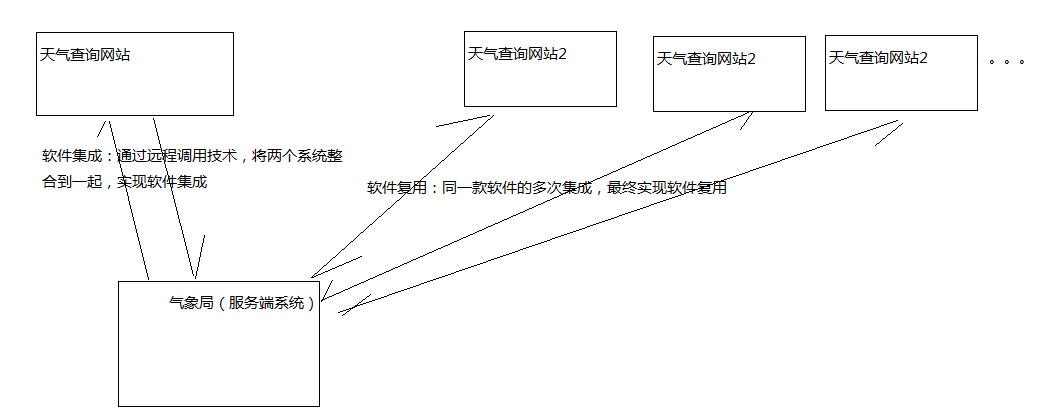

4.1    软件集成和复用

4.2    适用场景
*    发布一个服务（对内/对外），不考虑客户端类型，不考虑性能，建议使用webservice
*    服务端已经确定使用webservice，客户端不能选择，必须使用webservice
4.3    不适用场景
*    考虑性能时不建议使用webservice
*    同构程序下不建议使用webservice，比如java 用RMI，不需要翻译成XML的数据

5 WSDL

5.1    定义
WSDL及web服务描述语言，他是webservice服务端使用说明书，说明服务端接口、方法、
参数和返回值，WSDL是随服务发布成功，自动生成，无需编写

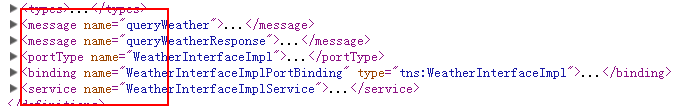

5.2    文档结构

service>    服务视图，webservice的服务结点，它包括了服务端点
*    <binding>     为每个服务端点定义消息格式和协议细节
*    <portType>   服务端点，描述 web service可被执行的操作方法，以及相关的消息，通过binding指向portType
*    <message>   定义一个操作（方法）的数据参数(可有多个参数)
*    <types>        定义 web service 使用的全部数据类型

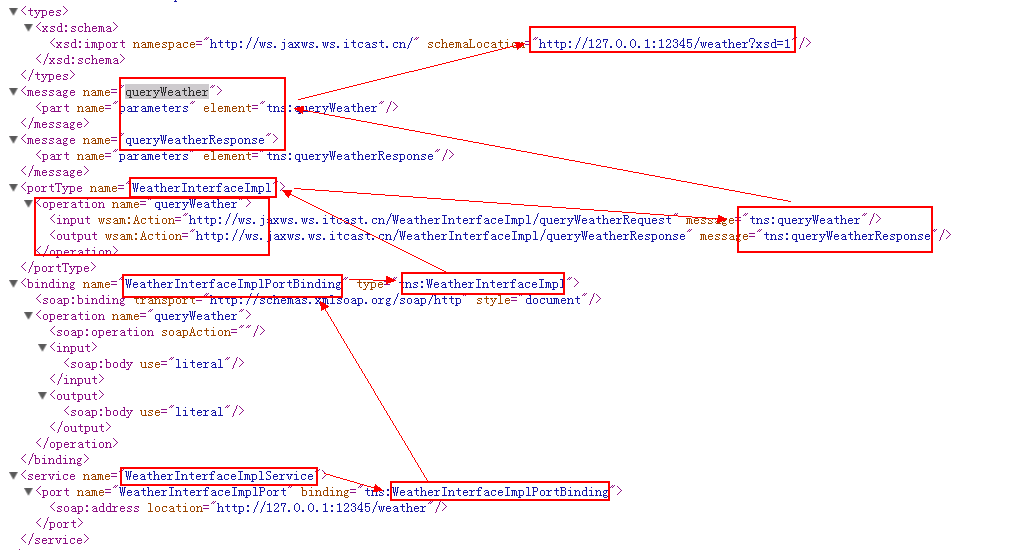

5.3    阅读方式：从下往上

6 SOAP

6.1    定义：
*    SOAP即简单对象访问协议，他是使用http发送的XML格式的数据，它可以跨平台，跨防火墙，SOAP不是webservice的专有协议。

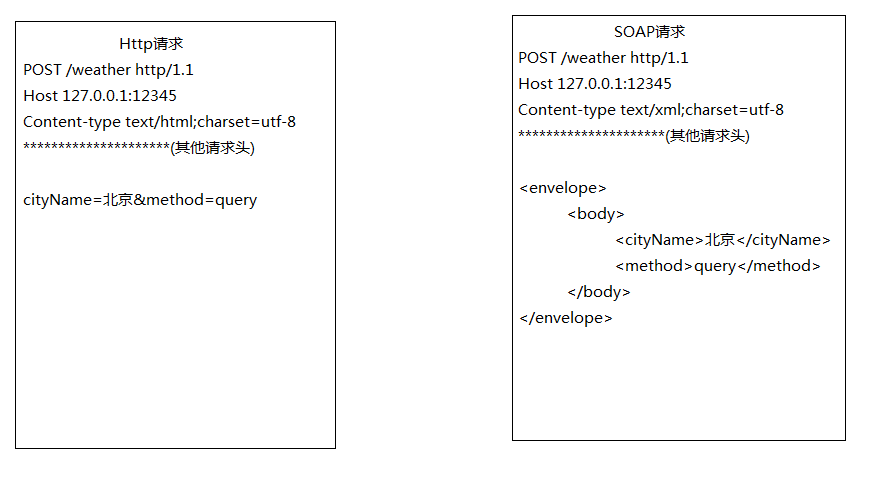

*    SOAP=http+xm

6.2    协议格式
*    必需有 Envelope 元素，此元素将整个 XML 文档标识为一条 SOAP 消息
*    可选的 Header 元素，包含头部信息
*    必需有Body 元素，包含所有的调用和响应信息
*    可选的 Fault 元素，提供有关在处理此消息所发生错误的信息

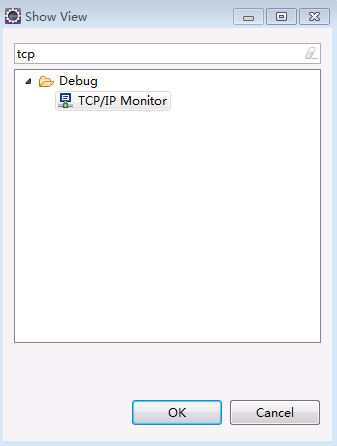

6.3    TCP/IP Monitor

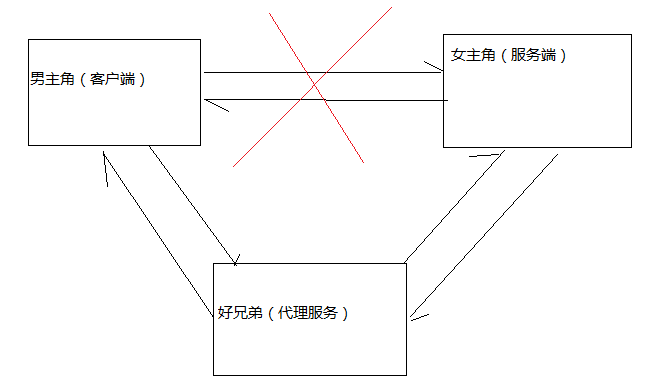

    6.3.1    代理原理

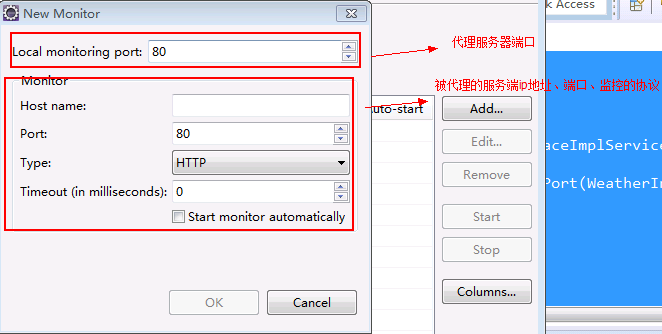

    6.3.2    配置

    6.3.3    测试
    在浏览器中输入代理服务地址，能正常访问，代表代理服务器设置成功

6.4    SOAP1.1

    请求
    POST /weather HTTP/1.1
    Accept: text/xml, multipart/related
    Content-Type: text/xml; charset=utf-8
    SOAPAction: "http://ws.jaxws.ws.itcast.cn/WeatherInterfaceImpl/queryWeatherRequest"
    User-Agent: JAX-WS RI 2.2.4-b01
    Host: 127.0.0.1:54321
    Connection: keep-alive
    Content-Length: 214

    <?xml version="1.0" ?>
    <S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/">
    <S:Body><ns2:queryWeather xmlns:ns2="http://ws.jaxws.ws.itcast.cn/"><arg0>北京</arg0></ns2:queryWeather>
    </S:Body>
    </S:Envelope>

    响应
    HTTP/1.1 200 OK
    Transfer-encoding: chunked
    Content-type: text/xml; charset=utf-8
    Date: Thu, 26 Nov 2015 03:14:29 GMT

    <?xml version="1.0" ?>
    <S:Envelope xmlns:S="http://schemas.xmlsoap.org/soap/envelope/">
    <S:Body>
    <ns2:queryWeatherResponse xmlns:ns2="http://ws.jaxws.ws.itcast.cn/"><return>晴</return></ns2:queryWeatherResponse>
    </S:Body>
    </S:Envelope>
6.5    SOAP1.2


    *    如何发布SOAP1.2服务端

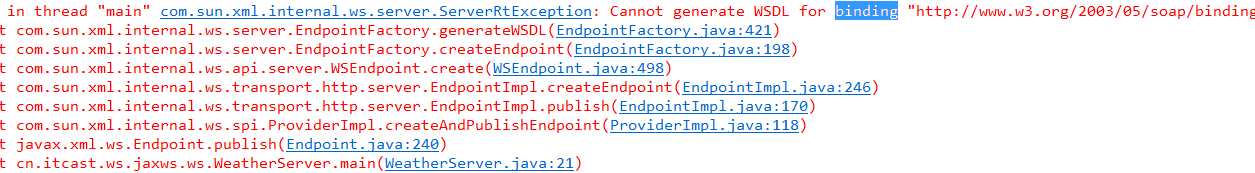

    *    Jaxws不支持SOAP1.2服务端发布，直接发布会报如下异常

    *    如果想发布SOAP1.2服务端，需要在服务端引入第三方JAR（jaxws-ri-2.2.8）
    *    在实现类上加入如下注解
    @BindingType(SOAPBinding.SOAP12HTTP_BINDING)



    请求：
    POST /weather HTTP/1.1
    Accept: application/soap+xml, multipart/related
    Content-Type: application/soap+xml; charset=utf-8;
    action="http://ws.jaxws.ws.itcast.cn/WeatherInterfaceImpl/queryWeatherRequest"
    User-Agent: JAX-WS RI 2.2.4-b01
    Host: 127.0.0.1:54321
    Connection: keep-alive
    Content-Length: 212

    <?xml version="1.0" ?>
    <S:Envelope xmlns:S="http://www.w3.org/2003/05/soap-envelope">
    <S:Body><ns2:queryWeather xmlns:ns2="http://ws.jaxws.ws.itcast.cn/"><arg0>北京</arg0></ns2:queryWeather>
    </S:Body>
    </S:Envelope>


    响应
    HTTP/1.1 200 OK
    Transfer-encoding: chunked
    Content-type: application/soap+xml; charset=utf-8
    Date: Thu, 26 Nov 2015 03:25:24 GMT

    <?xml version='1.0' encoding='UTF-8'?>
    <S:Envelope xmlns:S="http://www.w3.org/2003/05/soap-envelope">
    <S:Body>
    <ns2:queryWeatherResponse xmlns:ns2="http://ws.jaxws.ws.itcast.cn/"><return>晴</return></ns2:queryWeatherResponse>
    </S:Body>
    </S:Envelope>
6.6    SOAP1.1和SOAP1.2区别
    *    相同点：
            请求发送方式相同：都是使用POST
            协议内容相同：都有Envelope和Body标签

    *    不同点：
        数据格式不同：content-type不同
        SOAP1.1：text/xml;charset=utf-8
        SOAP1.2：application/soap+xml;charset=utf-8
            命名空间不同：
        SOAP1.1：http://schemas.xmlsoap.org/soap/envelope/
        SOAP1.2：http://www.w3.org/2003/05/soap-envelope

7 UDDI

UDDI 是一种目录服务，企业可以使用它对 Web services 进行注册和搜索。UDDI，
英文为 "Universal Description, Discovery and Integration"，可译为“通用描述、发现与集成服务”。

UDDI 并不像 WSDL 和 SOAP 一样深入人心，因为很多时候，使用者知道 Web 服务的位置（通常位于公司的企业内部网中）。

9 Webservice的四种客户端调用方式

公网服务地址：
http://www.webxml.com.cn/zh_cn/index.aspx

9.1 第一种生成客户端调用方式

    9.1.1    Wsimport命令介绍
    *    Wsimport就是jdk提供的的一个工具，他作用就是根据WSDL地址生成客户端代码
    *    Wsimport位置JAVA_HOME/bin
    *    Wsimport常用的参数：
    *    -s，生成java文件的
    *        -d，生成class文件的，默认的参数
    *        -p，指定包名的，如果不加该参数，默认包名就是wsdl文档中的命名空间的倒序
    *    Wsimport仅支持SOAP1.1客户端的生成


    9.1.2    调用公网手机号归属地查询服务
    *    第一步：wsimport生成客户端代码

    wsimport -p cn.itcast.mobile -s . http://webservice.we
    bxml.com.cn/WebServices/MobileCodeWS.asmx?wsdl


    *    第二步：阅读使用说明书，使用生成客户端代码调用服务端

    package cn.itcast.mobile.client;

    import cn.itcast.mobile.MobileCodeWS;
    import cn.itcast.mobile.MobileCodeWSSoap;

    /**
     *
     * <p>Title: MobileClient.java</p>
     * <p>Description:公网手机号查询客户端</p>
     * <p>Company: www.itcast.com</p>
     * @author  传智.at
     * @date    2015年11月26日下午3:16:05
     * @version 1.0
     */
    public class MobileClient {

        public static void main(String[] args) {
            //创建服务视图
            MobileCodeWS mobileCodeWS = new MobileCodeWS();
            //获取服务实现类
            MobileCodeWSSoap mobileCodeWSSoap = mobileCodeWS.getPort(MobileCodeWSSoap.class);
            //调用查询方法
            String reuslt = mobileCodeWSSoap.getMobileCodeInfo("13888888", null);
            System.out.println(reuslt);
        }
    }


    9.1.3    公网天气服务端查询

    package cn.itcast.mobile.client;

    import java.util.List;

    import cn.itcast.weather.ArrayOfString;
    import cn.itcast.weather.WeatherWS;
    import cn.itcast.weather.WeatherWSSoap;

    /**
     *
     * <p>Title: WeatherClient.java</p>
     * <p>Description:公网天气查询客户端</p>
     * <p>Company: www.itcast.com</p>
     * @author  传智.at
     * @date    2015年11月26日下午3:24:12
     * @version 1.0
     */
    public class WeatherClient {

        public static void main(String[] args) {
            WeatherWS weatherWS = new WeatherWS();
            WeatherWSSoap weatherWSSoap = weatherWS.getPort(WeatherWSSoap.class);
            ArrayOfString  arrayOfString = weatherWSSoap.getWeather("北京", "");
            List<String> list = arrayOfString.getString();

            for(String str : list){
                System.out.println(str);
            }
        }
    }



    9.1.4    特点
    该种方式使用简单，但一些关键的元素在代码生成时写死到生成代码中，不方便维护，所以仅用于测试。

10 第二种：service编程调用方式

package cn.itcast.mobile.client;

import java.io.IOException;
import java.net.MalformedURLException;
import java.net.URL;

import javax.xml.namespace.QName;
import javax.xml.ws.Service;

import cn.itcast.mobile.MobileCodeWSSoap;

/**
 *
 * <p>Title: ServiceClient.java</p>
 * <p>Description:Service编程实现服务端调用</p>
 * <p>Company: www.itcast.com</p>
 * @author  传智.at
 * @date    2015年11月26日下午3:43:55
 * @version 1.0
 */
public class ServiceClient {

    public static void main(String[] args) throws IOException {
        //创建WSDL的URL，注意不是服务地址
        URL url = new URL("http://webservice.webxml.com.cn/WebServices/MobileCodeWS.asmx?wsdl");

        //创建服务名称
        //1.namespaceURI - 命名空间地址
        //2.localPart - 服务视图名
        QName qname = new QName("http://WebXml.com.cn/", "MobileCodeWS");

        //创建服务视图
        //参数解释：
        //1.wsdlDocumentLocation - wsdl地址
        //2.serviceName - 服务名称
        Service service = Service.create(url, qname);
        //获取服务实现类
        MobileCodeWSSoap mobileCodeWSSoap = service.getPort(MobileCodeWSSoap.class);
        //调用查询方法
        String result = mobileCodeWSSoap.getMobileCodeInfo("1866666666", "");
        System.out.println(result);
    }
}


10.1    特点
该种方式可以自定义关键元素，方便以后维护，是一种标准的开发方式

11 第三种：HttpURLConnection调用方式

开发步骤：
第一步：创建服务地址

第二步：打开一个通向服务地址的连接

第三步：设置参数
设置POST，POST必须大写，如果不大写，报如下异常

如果不设置输入输出，会报如下异常

第四步：组织SOAP数据，发送请求

第五步：接收服务端响应，打印


package cn.itcast.mobile.client;

import java.io.BufferedReader;
import java.io.IOException;
import java.io.InputStream;
import java.io.InputStreamReader;
import java.io.OutputStream;
import java.net.HttpURLConnection;
import java.net.MalformedURLException;
import java.net.URL;

/**
 *
 * <p>Title: HttpClient.java</p>
 * <p>Description:HttpURLConnection调用方式</p>
 * <p>Company: www.itcast.com</p>
 * @author  传智.at
 * @date    2015年11月26日下午3:58:57
 * @version 1.0
 */
public class HttpClient {

    public static void main(String[] args) throws IOException {
        //第一步：创建服务地址，不是WSDL地址
        URL url = new URL("http://webservice.webxml.com.cn/WebServices/MobileCodeWS.asmx");
        //第二步：打开一个通向服务地址的连接
        HttpURLConnection connection = (HttpURLConnection) url.openConnection();
        //第三步：设置参数
        //3.1发送方式设置：POST必须大写
        connection.setRequestMethod("POST");
        //3.2设置数据格式：content-type
        connection.setRequestProperty("content-type", "text/xml;charset=utf-8");
        //3.3设置输入输出，因为默认新创建的connection没有读写权限，
        connection.setDoInput(true);
        connection.setDoOutput(true);

        //第四步：组织SOAP数据，发送请求
        String soapXML = getXML("15226466316");
        OutputStream os = connection.getOutputStream();
        os.write(soapXML.getBytes());
        //第五步：接收服务端响应，打印
        int responseCode = connection.getResponseCode();
        if(200 == responseCode){//表示服务端响应成功
            InputStream is = connection.getInputStream();
            InputStreamReader isr = new InputStreamReader(is);
            BufferedReader br = new BufferedReader(isr);

            StringBuilder sb = new StringBuilder();
            String temp = null;
            while(null != (temp = br.readLine())){
                sb.append(temp);
            }
            System.out.println(sb.toString());

            is.close();
            isr.close();
            br.close();
        }

        os.close();
    }

    /**
     * <?xml version="1.0" encoding="utf-8"?>
<soap:Envelope xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
  <soap:Body>
    <getMobileCodeInfo xmlns="http://WebXml.com.cn/">
      <mobileCode>string</mobileCode>
      <userID>string</userID>
    </getMobileCodeInfo>
  </soap:Body>
</soap:Envelope>
     * @param phoneNum
     * @return
     */
    public static String getXML(String phoneNum){
        String soapXML = "<?xml version=\"1.0\" encoding=\"utf-8\"?>"
        +"<soap:Envelope xmlns:xsi=\"http://www.w3.org/2001/XMLSchema-instance\" xmlns:xsd=\"http://www.w3.org/2001/XMLSchema\" xmlns:soap=\"http://schemas.xmlsoap.org/soap/envelope/\">"
            +"<soap:Body>"
            +"<getMobileCodeInfo xmlns=\"http://WebXml.com.cn/\">"
                +"<mobileCode>"+phoneNum+"</mobileCode>"
              +"<userID></userID>"
            +"</getMobileCodeInfo>"
          +"</soap:Body>"
        +"</soap:Envelope>";
        return soapXML;
    }
}

12 Ajax调用方式

<!doctype html>
<html lang="en">
 <head>
  <meta charset="UTF-8">
  <title>Document</title>
  <script type="text/javascript">
    function queryMobile(){
        //创建XMLHttpRequest对象
        var xhr = new XMLHttpRequest();
        //打开连接
        xhr.open("post","http://webservice.webxml.com.cn/WebServices/MobileCodeWS.asmx",true);
        //设置数据类型
        xhr.setRequestHeader("content-type","text/xml;charset=utf-8");
        //设置回调函数
        xhr.onreadystatechange=function(){
            //判断是否发送成功和判断服务端是否响应成功
            if(4 == xhr.readyState && 200 == xhr.status){
                alert(xhr.responseText);
            }
        }
        //组织SOAP协议数据
        var soapXML = "<?xml version=\"1.0\" encoding=\"utf-8\"?>"
        +"<soap:Envelope xmlns:xsi=\"http://www.w3.org/2001/XMLSchema-instance\" xmlns:xsd=\"http://www.w3.org/2001/XMLSchema\" xmlns:soap=\"http://schemas.xmlsoap.org/soap/envelope/\">"
            +"<soap:Body>"
            +"<getMobileCodeInfo xmlns=\"http://WebXml.com.cn/\">"
                +"<mobileCode>"+document.getElementById("phoneNum").value+"</mobileCode>"
              +"<userID></userID>"
            +"</getMobileCodeInfo>"
          +"</soap:Body>"
        +"</soap:Envelope>";
        alert(soapXML);
        //发送数据
        xhr.send(soapXML);
    }
  </script>
 </head>
 <body>
  手机号查询：<input type="text" id="phoneNum"/> <input type="button" value="查询" onclick="javascript:queryMobile();"/>
 </body>
</html>

13 深入开发：用注解修改WSDL内容

WebService的注解都位于javax.jws包下:
@WebService-定义服务，在public class上边
targetNamespace：指定命名空间
name：portType的名称
portName：port的名称
serviceName：服务名称
endpointInterface：SEI接口地址，如果一个服务类实现了多个接口，只需要发布一个接口的方法，可通过此注解指定要发布服务的接口。
@WebMethod-定义方法，在公开方法上边
    operationName：方法名
    exclude：设置为true表示此方法不是webservice方法，反之则表示webservice方法，默认是false
@WebResult-定义返回值，在方法返回值前边
    name：返回结果值的名称
@WebParam-定义参数，在方法参数前边
    name：指定参数的名称
作用：
通过注解，可以更加形像的描述Web服务。对自动生成的wsdl文档进行修改，为使用者提供一个更加清晰的wsdl文档。
当修改了WebService注解之后，会影响客户端生成的代码。调用的方法名和参数名也发生了变化
文章作者: 邓滔
文章链接: http://dtbox.com/2017/07/19/webservice-xue-xi-01/
版权声明: 本博客所有文章除特別声明外，均采用 CC BY 4.0 许可协议。转载请注明来源 邓滔 !
spring IOC DI bean xml webservice
赏
评论
  目录
